Dispositivo de medición Voltcraft: mida de forma fiable el consumo de energía en modo de espera a partir de 1,5 vatios

Cualquiera que lea mis informes de prueba sabe que me gusta medir la corriente y el voltaje o la potencia de salida entre los dispositivos técnicos y sus fuentes de energía. Con los bancos de energía, hago esto con un pequeño Multímetro USB PortaPow. Sin embargo, con los consumidores de 230 voltios, todavía me faltaba un dispositivo de medición de costos de energía preciso que también pudiera medir los bajos costos de energía en espera de los consumidores frugales como el manzana HomePod puede medir La mayoría de los dispositivos que colocas en el zócalo solo miden de manera razonablemente confiable por encima de un cierto consumo y este suele ser superior a 10 vatios, por lo que es difícil "medir" un HomePod que se supone que solo consume 7 vatios. Ahora he encontrado una solución con los dispositivos de medición de Voltcraft.

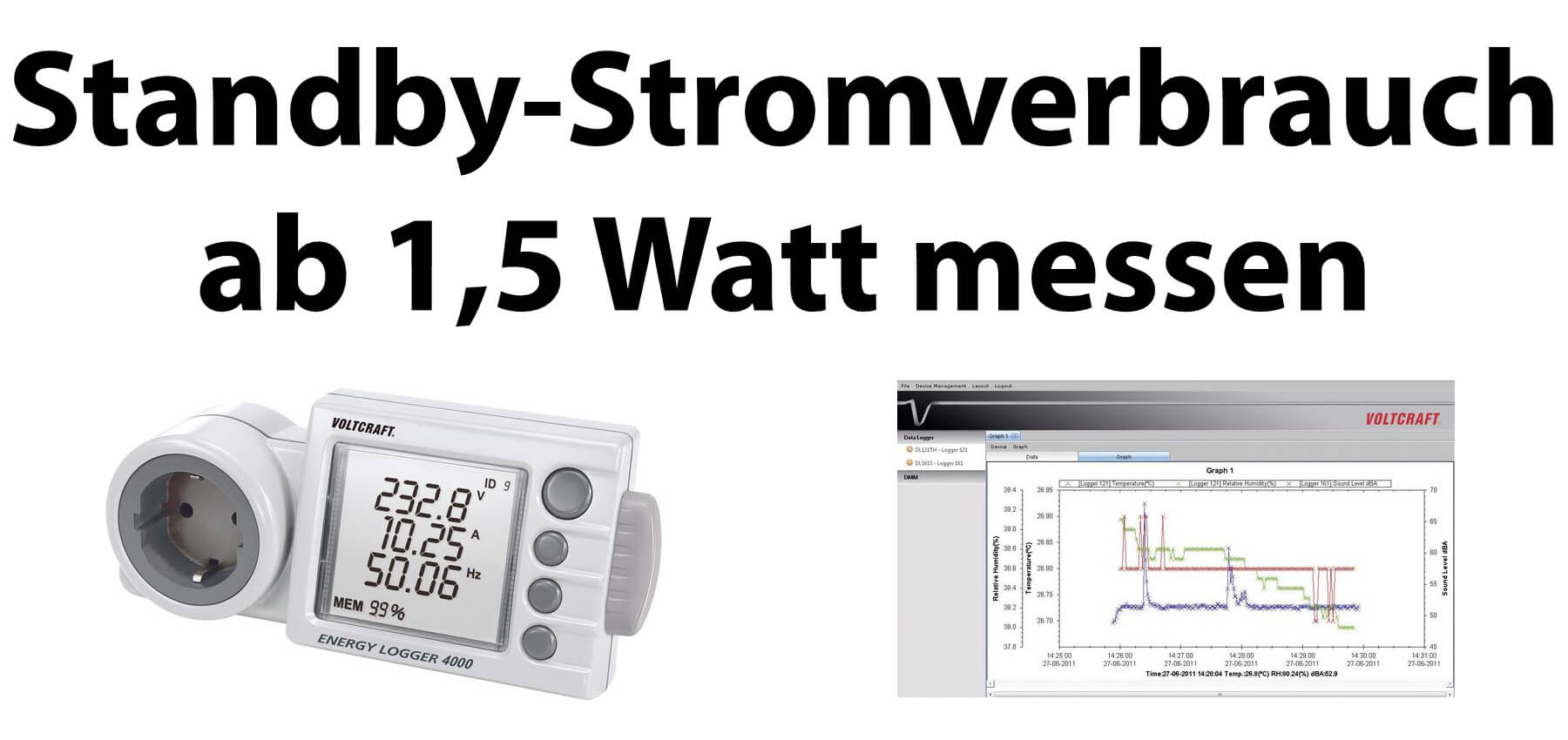

Mida de forma fiable el consumo de energía en espera desde 1,5 vatios con los dispositivos TRMS Energy Logger de Voltcraft. Imágenes del producto: Voltcraft / Conrad
Mida de forma fiable el consumo de energía en espera desde 1,5 vatios con los dispositivos TRMS Energy Logger de Voltcraft. Imágenes del producto: Voltcraft / Conrad

Medidores Voltcraft para consumo de energía y costos de energía

Un ejemplo de los dispositivos de medición de Voltcraft es el Voltcraft Energy Logger 4000, que puede utilizar por ejemplo comprar de conrado pueden. La oferta allí es más barata que algunas. Anuncios en Amazon. También está el Voltcraft Energy Logger 4500 (aquí). Probé un dispositivo de medición de este tipo con mi HomePod y obtuve un valor de 6,9 ​​vatios, que se acerca mucho a los 7 vatios especificados por Apple. Creo que Apple redondeó el valor de la declaración.

También es importante señalar que los dispositivos Voltcraft son dispositivos de medición TRMS. Esto significa que no solo se asume un valor estándar para la corriente continua, sino que el dispositivo tiene en cuenta la forma de onda de CA real (que también se desvía de la sinusoidal). Según la descripción del producto, incluso las fases distorsionadas no son un problema:

Medición de valor efectivo real (TrueRMS) para los resultados de medición más precisos incluso con posición de fase distorsionada

Voltcraft Energy Logger con registro de datos en tarjeta SD

Para controlar el consumo y los costes y comprobar el éxito de los esfuerzos para reducir los costes, los dispositivos de medición registran sus resultados. Esto sucede localmente en un Tarjeta de memoria SD. Cuál encaja en el modelo respectivo se puede encontrar en las instrucciones de funcionamiento. Luego puede leerlo y sacar conclusiones de él en la computadora. Pero el software que necesita para leer los datos parece ser una enfermedad.

Todavía no he realizado mi propia prueba de la aplicación, pero si observa las calificaciones de los clientes sobre el dispositivo, son muy variadas. Sin embargo, hay acuerdo en que el dispositivo y la precisión de los resultados de la medición son muy buenos, solo que el software es extremadamente difícil de entender y, por lo tanto, es motivo de devaluación. Si, como yo, solo desea medir de manera confiable los valores de espera a partir de 1,5 vatios (que no cambian), solo necesita la pantalla integrada en el dispositivo;)

Medición de la conclusión sobre el consumo de energía en espera de 1,5 vatios

Si está buscando un dispositivo de medición TRMS que comience en 1,5 W para verificar el consumo en espera de sus dispositivos en el hogar, en la oficina o en toda la empresa, entonces puedo recomendar los modelos Voltcraft. Si puede hacerse con el software o si los datos de consumo en la pantalla son suficientes, también puede utilizar las otras funciones. En comparación con los medidores AVG o RMS, además de la curva sinusoidal de CA y la CA que se desvía del seno, también se miden las influencias de CC (CA = corriente alterna; CC = corriente continua). Se pueden encontrar más datos técnicos y detalles en la página de Conrad vinculada anteriormente.

Mis consejos y trucos sobre tecnología y Apple

¿Te gustó el artículo y te ayudaron las instrucciones del blog? Entonces sería feliz si usted el blog a través de una membresía constante apoyaría.

6 comentarios sobre "Dispositivo de medición Voltcraft: mida de forma fiable el consumo de energía en espera a partir de 1,5 vatios"

  1. tengo 2 de estos VOLTCRAFT SEM6000 en oferta y con un vale de un conocido minorista de electrónica con di….. comprado por un total de algo menos de 45€.

    ¡Ideal!
    Ya no tienes que arrastrarte detrás del armario para medir, puedes leer todo a través de Bluetooth/aplicación.

    También puede cambiar cosas, incluso controladas por tiempo (temporizador/programación/al azar). El alcance de Bluetooth no es extenso, pero es suficiente en mis 50 mXNUMX. No es posible bajar desde el último piso.

    Rango de potencia: 0-4113W
    <1W - Tolerancia: ±0,23W
    1 a 10 W ± Tolerancia: 1%

    1. ¡Hola Norberto! Gracias por el consejo. Probaré esa cosa también. Sin embargo, encontré otros valores en Conrad.de:
      Rango efectivo: 0,23 W hasta un máximo de 3680 W
      Y tolerancia: 1% (en todo el rango efectivo).
      Pero la cosa causa una buena impresión... pronto habrá una prueba. :D

    1. Ah, gracias por el enlace. Dado que confiaría en su fuente (el manual en PDF) en lugar de nombrar los datos en el sitio web. A menudo no son tan precisos... desde ese punto de vista, ¡el medidor de energía es realmente algo emocionante!

  2. El Energy Logger 4000 parece ser un buen medidor sólido para registrar el consumo de electricidad.
    Como punto culminante adicional, se anuncia la grabación de datos, la exportación a la tarjeta de memoria SD y el análisis posterior de los datos de medición registrados con Voltsoft.

    Noté la siguiente deficiencia:
    el consumo de energía calculado por Voltsoft en kilovatios hora [kWh] y el valor de consumo [kWh] que se puede leer en la pantalla del registrador "Consumo" a menudo son completamente diferentes. Los valores de "pronóstico" para los costos por mes y los costos por año son correspondientemente diferentes.
    La diferencia entre los dos valores de consumo de kilovatios no se puede explicar en absoluto con tolerancias de medición.

    Basado en mi análisis, encuentro que solo los resultados de medición dentro del marco
    las tolerancias de medición son correctas hasta donde se puede leer en la pantalla del registrador, es decir, consumo de energía activa [kWh], costo [€/m], costo [€/Y].
    Según los datos de medición registrados, los resultados calculados de Voltsoft potencia aparente, potencia efectiva, consumo de energía [kWh)] son ​​en su mayoría más o menos incorrectos.

    ¿Qué sucede realmente en términos de medidas y números en el Logger 4000?
    1. El voltaje [V], la corriente [A] y el factor de potencia CosPHI se actualizan en la pantalla aproximadamente cada segundo.
    La Potencia Activa = Voltaje*Corriente*CosPHI también se actualiza aproximadamente cada segundo. El registrador suma el consumo de energía activa aproximadamente cada segundo, que se puede leer en kilovatios hora [kWh] en la pantalla "Consumo" del registrador.

    2. Cada minuto, el Logger 4000 almacena la tensión media, la corriente media y (error fundamental) el valor minuto medio de CosPHI del último minuto.
    Estos valores medios por minuto están disponibles en los datos registrados del registrador, a partir de los cuales Voltsoft calcula la potencia aparente consumida [VA] = valor medio de tensión [V]*valor medio de corriente [A] y la potencia activa consumida [W] = valor medio voltaje[V]*valor medio corriente[A]*valor medioCosPHI por minuto.

    Un análisis posterior de los valores medios por minuto y los kilovatios hora calculados a partir de ellos son incorrectos, y muy incorrectos si la carga está cambiando en términos de potencia.
    En general, no es posible a partir de los datos registrados cada minuto.
    para determinar un consumo de potencia activa en kilovatios hora,
    que coincide con la información de consumo en la pantalla.

    Si tiene un Logger 4000, puede hacer los siguientes dos experimentos:
    – llenar una tetera (simple) (conocida como un consumidor puramente óhmico) con agua fría,
    – Enchufe el registrador y conecte la cocina,
    – Eliminar la memoria del registrador, botón de modo para mostrar “Consumo”,
    Pulse el botón de modo durante 5 segundos hasta que – – – – -.
    – ¡Encienda la cocina, observe el voltaje, la corriente y especialmente el CosPHI!
    El valor CosPHI será constante en 0.99 (1.00) porque la cocina es un consumidor puramente óhmico.
    – Cuando la cocina se haya apagado, lea y anote el consumo de energía activa en la pantalla “Consumo”,
    – Copie los datos del registrador a la tarjeta SD, analice con Voltsoft.

    Resultado: el curso de la potencia activa y la potencia aparente es prácticamente idéntico,
    porque CosPHI = 0.99
    y compare el consumo calculado de kilovatios hora
    con el valor del consumo de visualización del registrador!

    – vuelva a llenar la tetera con agua fría,
    – Eliminar la memoria del registrador, botón de modo para mostrar “Consumo”,
    Pulse el botón de modo durante 5 segundos hasta que – – – – –
    – ¡Encienda la cocina, observe el voltaje, la corriente y especialmente el CosPHI!
    – ¡Apague la cocina esporádicamente cada 30 a 45 segundos y vuelva a encenderla después de 15 a 20 segundos!
    Ya está claro que el agua empieza a hervir más tarde y la estufa tarda más en apagarse.
    – Cuando la cocina se haya apagado, lea y anote el consumo de energía activa en la pantalla “Consumo”
    – Copie los datos del registrador a la tarjeta SD, analice con Voltsoft.

    Resultado: la progresión de la potencia activa y la potencia aparente divergen,
    ¡y compare el consumo calculado de la pantalla de kilovatios hora kWh con kWh-Voltsoft!

    Voltsoft enumera fecha, hora, corriente [A], CosPHI, potencia efectiva [W], potencia aparente [VA]
    ¿Por qué no aparece también el voltaje [V]?
    Voltsoft calcula la potencia activa y la potencia aparente a partir del voltaje, la corriente y el CosPHI.
    Los promedios por minuto de CosPHI enumerados son absurdos, porque el hervidor está
    un consumidor óhmico (CosPHI = 1.0) en cada momento de encendido.

    Voltsoft no puede calcular nada correctamente a partir de los datos registrados del registrador en lo que respecta al consumo de energía. Con situaciones de carga cambiantes, como cafeteras (modernas), planchas, estaciones de planchado a vapor, Voltsoft siempre determinará otros consumos de energía activa, en su mayoría mucho más bajos en comparación con los valores de consumo en la pantalla "Consumo" del registrador.
    Los costos por mes y los costos por año calculados por Voltsoft son erróneos.

    Con base en las relaciones y observaciones reconocidas, considero un error conceptual importante en el firmware del Energy Logger 4000 que los valores promedio por minuto de voltaje, corriente, CosPHI se guardan cada minuto y están destinados a ser utilizados para un análisis posterior posterior .

    Sugerencia de mejora:
    En lugar de voltaje, corriente, el registrador debe usar el CosPHI cada minuto
    Guarda valores medios de potencia real, potencia aparente del último último minuto
    para un análisis de seguimiento.

    Conclusión:
    Solo los resultados de la medición son correctos dentro del marco de las tolerancias de medición,
    que se puede leer en la pantalla del registrador.
    Basado en los valores promedio por minuto, Voltsoft puede calcular voltaje, corriente, CosPHI
    no determine posteriormente el consumo de potencia activa [kWh], que es congruente
    con la indicación en la pantalla del registrador “Consumo”.

    1. ¡Hola, Josef! Gracias por su informe completo sobre el Energy Logger 4000. Ya he leído que el software Voltsoft todavía tiene debilidades, pero solo uso el registrador para medir sin registrar. Pero creo que sus sugerencias son útiles para las personas que quieren hacer más con el Energy Logger.
