Pentalob Schraubendreher für gängige iPhone-Modelle

Pentalob Schraubendreher für gängige iPhone-Modelle

Pentalob Schraubendreher bzw. Pentalobe Schraubenzieher für Sicherheitsschrauben, die unter anderem von Apple und Huawei verwendet werden, gibt es in zahlreichen Ausführungen. Will man beispielsweise sein iPhone reparieren oder Smartphones wie das P9 aufschrauben, dann werden entsprechende Schraubendreher / Bits benötigt. Was es mit Pentalob, dem passenden Werkzeug und iFixit auf sich hat, das habe ich euch in diesem Beitrag zusammengefasst.

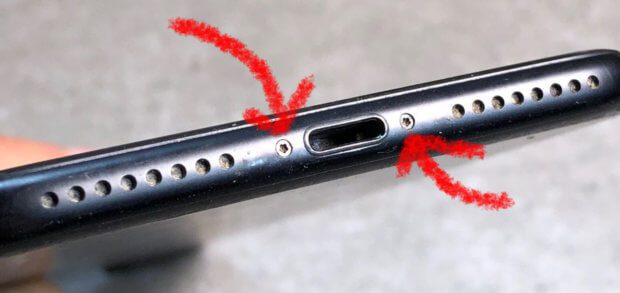

Pentalob Schrauben beim Apple iPhone 7 Plus. Diese lassen sich nur mit einem speziellen Pentalob Schraubendreher / Pentalobe Screw Driver lösen. Bild: Sir Apfelot

Pentalob Schrauben beim Apple iPhone 7 Plus. Diese lassen sich nur mit einem speziellen Pentalob Schraubendreher / Pentalobe Screw Driver lösen. Bild: Sir Apfelot

Was sind Pentalob Schrauben (Pentalobe Screws)?

Als Pentalob oder Pentalobular werden Schraubenkopfprofile bezeichnet, deren Einbuchtung für den passenden Schraubenzieher oder Bit aus fünf überlappenden Kreisen zusammensetzt ist. Das blütenförmige Profil kommt vor allem bei Apple-Produkten zum Einsatz, um das Öffnen mit haushaltsüblichem Werkzeug zu verhindern. Erstmals eingesetzt wurden die im Englischen „Pentalobe Screws“ genannten Sicherheitsschrauben 2009 zur Befestigung des Akkus im damaligen MacBook Pro. Am Apple iPhone sind die Schrauben seit dem 2010 veröffentlichten iPhone 4 im Einsatz. Detaillierte Ausführungen hat Wiki für euch.

Pentalobular Schraubenkopf – verschiedene Größen

Wie Schlitz-, Kreuz- und andere Schraubenköpfe, so gibt es auch bei Pentalob-Schrauben verschiedene Größen. Hier eine kleine Übersicht:

  • TS1 / 0,8 mm – verwendet in den iPhone-Generationen 4, 5 und 6
  • TS4 / 1,2 mm – verwendet seit 2010 im MacBook Air, seit 2012 im MacBook Pro Retina
  • TS5 / 1,5 mm – verwendet im MacBook Pro 2009 (15 Zoll)

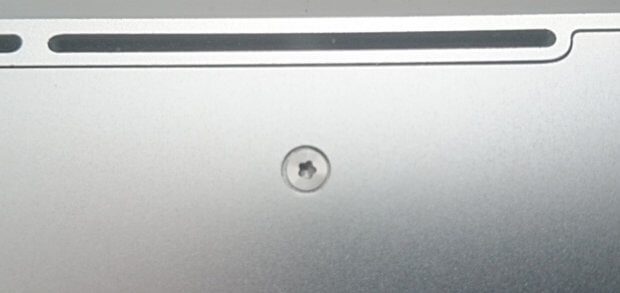

Ein Pentalobular Schraubenkopf an der Unterseite des Apple MacBook Pro 2012. Auch hier muss wie beim iPhone zum Öffnen / Reparieren ein Pentalob Schraubenzieher her. Bild: Sir Apfelot

Ein Pentalobular Schraubenkopf an der Unterseite des Apple MacBook Pro 2012. Auch hier muss wie beim iPhone zum Öffnen / Reparieren ein Pentalob Schraubenzieher her. Bild: Sir Apfelot

Pentalob Schraubendreher für iPhone, iPad, MacBook und Co.

Die oben erwähnten sowie weitere Größen für Pentalob Schraubendreher oder auch „Pentalobe Screw Driver“ genannte Werkzeuge gibt es von unterschiedlichen Anbietern. Passend für einige Schrauben-Modelle aus Apple-Produkten ist auch die Größe 1IPR des „Torx Plus Security“-Profils mit Sternform statt der fünfblättrigen Blüte (Details). Wer auf Nummer Sicher gehen will, kauft sich am besten ein entsprechendes Set, das meist von 11 bis 16 Euro angeboten wird. Einige Sets aus Schrauber und Bits, zum Beispiel von iFixit, sind wesentlich umfangreicher und teurer, können aber auch für mehr als nur Apple-Geräte eingesetzt werden.

Hier einige Angebote bei Amazon (Preis-Angabe: Juli 2018):

  • iFixit 64 Bit Driver Kit mit flexiblem Aufsatz, auch für Phillips Torx Profile – 29,95 EUR
  • Meterk 61-in-1 Set mit Schrauber, flexiblem Aufsatz, Bits und Spatel – 10,99 EUR
  • ORIA 60-in-1 Set mit Schrauber, flexiblem Aufsatz und Bits – 15,99 EUR
  • Hama 10-teiliges Universal-Set inkl. Apple-kompatiblen Aufsätzen – 13,61 EUR
  • Qiaoyou MacBook Reparatur-Werkzeug mit Schraubendreher, Spatel, Pinsel, etc. – 14,99 EUR

Welchen Schraubenzieher brauche ich für mein Apple-Gerät?

Welchen Pentalob Schraubenzieher ihr für euer Apple iPhone, MacBook oder anderes Gerät benötigt, um den Akku zu wechseln, das Display auszutauschen oder andere Reparaturen vorzunehmen (falls möglich), das findet ihr ganz einfach heraus. Der oben als erstes benannte Anbieter für spezielles Geräte-Werkzeug, iFixit, bietet nämlich auf der gleichnamigen Webseite zahlreiche Teardown-Beiträge und  Anleitungen zum Auseinandernehmen und Reparieren von elektronischem Gerät an.

Lesetipp: iPhone X Teardown von iFixit

Neben anderen Details zu Geräten, deren Hardware und Komplexität des Aufbaus wird in den einzelnen Artikeln meist auch angegeben, welches Werkzeug, welche Schraubendreher und welcher Bit benötigt werden. Gebt einfach euer Gerät in der Suche ein und findet nebst einer Angabe zum richtigen Werkzeug auch eine bebilderte Anleitung zum Auseinandernehmen von iPhone, MacBook und Co.

Lesetipp: Nintendo Switch Teardown von iFixit
